電源

額定電壓

單相200V~240V；三相380V~480V

允許電壓波動

單相200V：±10％；三相400V:-15％~+10％

額定頻率

50/60Hz

允許頻率波動

±5％

輸出

輸出電壓

跟隨輸入電壓

輸出頻率

≤500Hz

載波頻率

0.5~16kHz(可根據溫度自動調整，不同機型調整范圍不同）

過載能力

150％額定電流60s；180％額定電流3s

基本功能

頻率設定分辨率

數字設定:0.01HZ

模擬設定：頻率上限值×0.025％

控制方式

開環矢量控制（SVC）

V/F控制

啟動轉矩

0.3HZ/150％（SVG）

調速范圍

1：200（SVC）

穩速精度

±0.5％(SVC)

轉矩提升

自動轉矩提升

手動轉矩提升0.1％~30.0％

V/F曲線

三種方式:直線型；多點型；N次方型V/F曲線（1.2次方、1.4次方、1.6次方、1.8次方、2次方）

加減速曲線

直線或S曲線加減速方式；四種加減速時間，加減速時間范圍0.0~6500.0S

直流制動

直流制動的頻率：0.00HZ~頻率上限值

制動時間：0.0S~36.0s

制動動作電流值：0.0％~100.0％

點動控制

點動頻率范圍:0.00HZ~50.00HZ

點動加減速時間：0.0s~6500.0s

簡易PLC，多段速運行

通過內置PLC或控制端子可實現16段速運行

內置PID

過程控制應用中實現閉環控制

過壓過流失速控制

運行時對電流電壓自動限制， 防止頻繁過流失壓故障停機

快速限流功能

可減小過流故障停機，保護變頻器正常運行

控制接口

數字輸入

4個多功能數字輸入，其中1個支持不低于100kHZ脈沖輸入功能

模擬輸入

2個模擬輸入，均可支持0~10v或0~20mA模擬輸入，通過跳線切換電壓或電流輸入

數字輸出

1個支持不低于100KHZ方波輸出

模擬輸出

1個模擬輸出，支持0~10V或0~20mA模擬輸出，通過跳線切換電壓或電流輸入出

繼電器輸出

1路繼電器輸出，包括1個常開觸點，1個常閉觸點

標配通信接口

1路RS485通信接口

操作面板

LED數碼顯示

5位數碼顯示參數、設置等

指示燈

4個狀態指示

按鍵功能

8個功能按鍵包括1個多功能按鍵，可通過參數 P0-00設置功能

保護功能

基本保護

缺相、過壓、欠壓、過流、過載、過熱、短路

環境

使用環境

室內，無異電性粉塵、油污等

運行環境溫度

-10℃ ~＋40℃(40℃~50℃，溫度每升高1℃降額1.5％)

濕度

小于95％RH，無凝露

海拔高度

1000m以下不降額使用，1000m以上海拔每升高100m降額1％使用

存儲環境溫度

-20℃~+60℃

振動

小于5.9m/s2(0.6g)

安裝方式

柜內壁掛安裝

防護等級

IP20

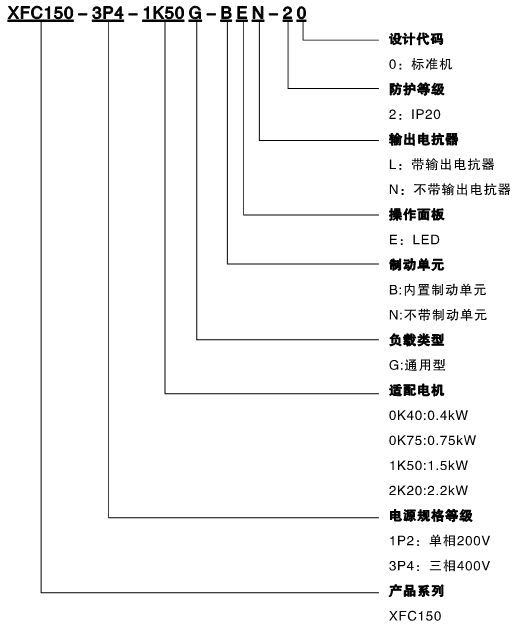

XFC150-1P2-0K40G-BEN-20

0.4

1.3

6.2

2.4

XFC150-1P2-0K75G-BEN-20

0.75

2.1

10.1

4.1

XFC150-1P2-1K50G-BEN-20

1.5

3.3

16.2

7.3

XFC150-3P4-0K40G-BEN-20

0.4

1.0

1.5

1.3

XFC150-3P4-0K75G-BEN-20

0.75

1.7

2.6

2.3

XFC150-3P4-1K50G-BEN-20

1.5

3.2

4.8

4.0

XFC150-3P4-2K20G-BEN-20

2.2

4.5

6.8

5.6
